Hồ sơ thiết kế thi công nội thất bao gồm những gì?
Dù giao dịch với bất kỳ công ty nào thì khách hàng cũng sẽ nhận được mộ bộ hồ sơ thiết kế thi công nội thất trước khi dự án chính thức khởi công. Vậy thực chất bộ hồ sơ này là gì, có những thành phần nào và lợi ích của việc sử dụng? Tất cả sẽ được Aphome LC giải đáp ngay trong bài viết này!
Bộ hồ sơ thiết kế thi công nội thất cơ bản
Nội thất: là không gian bên trong của nhà ở, công ty, khách sạn… Thiết kế nội thất hài hòa sẽ làm ngôi nhà trở nên thẩm mỹ và làm bật lên phong cách của gia chủ.

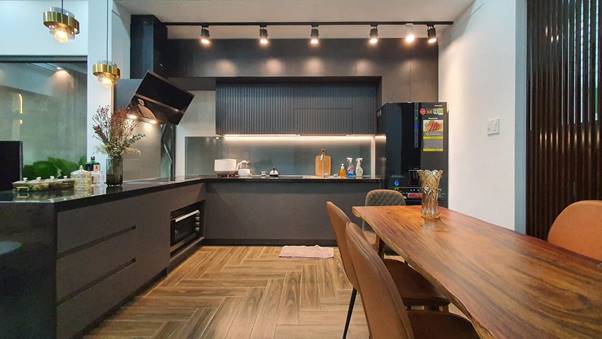

Nội thất là phần không gian bên trong của nhà ở, công ty, khách sạn…
Hồ sơ thiết kế thi công nội thất: là tổng hợp các bản vẽ 2D, 3D, bản vẽ kỹ thuật thiết bị…. Nhìn vào bộ hồ sơ thiết kế thi công nội thất khách hàng có thể biết được:
- Thông tin sản phẩm: màu sắc, chất liệu, kích thước, trọng lượng sản phẩm nội thất
- Vị trí lắp đặt nội thất, phụ kiện trang trí
- Cách phối màu không gian tường với nội thất
- Vị trí lắp đặt đường dây điện, nước, mạng internet
- Hướng ánh sáng tự nhiên, hệ thống chiếu sáng nhân tạo…
Hồ sơ thiết kế thi công nội thất là bộ bản vẽ 2D, 3D thể hiện thông tin sản phẩm: màu sắc, chất liệu, kích thước, trọng lượng sản phẩm nội thất..
Tầm quan trọng của hồ sơ thiết kế thi công nội thất
Hồ sơ thiết kế thi công nội thất giữ vai trò quan trọng trong việc triển khai ý tưởng và kế hoạch dự án cho khách hàng.
- Khách hàng dễ dàng nắm bắt được ý tưởng và phương thức triển khai dự án.
- Đội ngũ thiết kế dễ dàng thể hiện được phong cách thiết kế, cá tính riêng của khách hàng trên bản vẽ.
- Đội ngũ thi công dễ dàng thực hiện, đảm bảo chất lượng thi công: dựa vào bản vẽ mà các giai đoạn đều được triển khai theo kế hoạch. Đảm bảo chất lượng sản phẩm (màu sắc, kích thước, chất liệu…).
- Hạn chế tối đa việc phát sinh chi phí ngoài ý muốn. Khiến cho khách hàng tin tưởng và yên tâm hơn.
Các thành phần có trong hồ sơ thiết kế thi công nội thất
1. Bản vẽ 2D
Bản vẽ kỹ thuật 2D có tác dụng thể hiện mặt bằng, mặt cắt địa hình:
- Mặt bằng bố trí nơi đặt đồ nội thất
- Mặt đứng chi tiết diện tường
- Mặt cắt, mặt bằng và chi tiết khu vực cầu thang
- Mặt bằng, mặt cắt và chi tiết khu vực nhà tắm, nhà vệ sinh
- Mặt bằng chi tiết lát gạch sàn nhà, trong phòng, trên ban công…
- Chi tiết kiến trúc thiết kế cửa: cửa chính, cửa phụ, cửa sổ, cửa thông khí…
Bản vẽ kỹ thuật 2D có tác dụng thể hiện mặt bằng, mặt cắt địa hình
2. Bản vẽ 3D
Bản vẽ kỹ thuật 3D có tác dụng thể hiện mô phỏng toàn bộ vị trí thi công:
- Mô phỏng khu vực bằng không gian 3 chiều
- Phối cảnh không gian giữa các phòng, các tầng
- Thể hiện thông tin chủng loại vật liệu: chất liệu, ánh sáng, màu sắc…
Bản vẽ 3D trong bộ hồ sơ thiết kế thi công nội thất
3. Hồ sơ kỹ thuật thiết bị, phụ kiện, linh kiện nội thất
Bản vẽ kỹ thuật thiết bị phụ kiện, linh kiện nội thất cần phải thể hiện được:
- Bản vẽ từng chi tiết của vật dụng, sản phẩm nội thất
- Bản vẽ thống kê nội thất, linh kiện, thiết bị
4. Hồ sơ chi tiết bản vẽ nội thất
Hồ sơ chi tiết bản vẽ nội thất cần thể hiện được các chi tiết: sàn nhà, trần nhà, vách tường, đường dây điện, đường dây nước, đường dây mạng internet.
- Chi tiết sàn nhà: thể hiện được kích thước, vật liệu, màu sắc của gạch lót
- Chi tiết trần nhà: thể hiện kích thước, vật liệu, màu sắc dùng để lát trần và mô tả chi tiết hệ thống đèn chiếu sáng (đèn hắt, đèn downlight, màu đèn…)
- Chi tiết vách tường: thể hiện kích thước, vật liệu, màu sắc dùng để lát tường (gỗ, da, giấy dán, gạch…)
- Chi tiết đường dây điện: sơ đồ đường dây điện, mặt bằng bố trí điện tầng, điện phòng, điện cầu thang, hệ thống báo cháy, camera, vị trí công tắc đèn…
- Chi tiết đường nước: sơ đồ đường dây nước, hệ thống thoát nước trong nhà vệ sinh, hệ thống thoát nước sân vườn, bố trí vị trí bồn tắm, lavabo…
- Chi tiết đường mạng internet: sơ đồ đường dây mạng, hệ thống mạng giữa các tầng, các phòng…
Bản vẽ kỹ thuật chi tiết trần nhà thể hiện kích thước, vật liệu, màu sắc dùng để lát trần và mô tả chi tiết hệ thống đèn chiếu sáng, quạt trần…
Trên là những thông tin cần thiết mà bất kỳ ai chuẩn bị thuê dịch vụ thiết kế nội thất cần biết. Đừng quên theo dõi website của AP Home LC để cập nhật thêm nhiều tin tức mới nhất, nóng hổi nhất về các xu hướng thiết kế nội thất hiện nay.
